Szczegóły Produktu:
|
Norma techniczna: | (UE) 2019/1170, pozycja NR MED/4.49.SOLAS 74 ze zmianami, prawidła V/23 i X/3, IMO Res.A.1045(27), I | Części drabiny pilota: | Składa się z gumowego stopnia (ostatnie cztery kroki), drewnianego stopnia, rozrzutnika (stopnia zap |
---|---|---|---|
Liczba kroków: | 6-85, Dostosowane | Długość: | Maksymalnie 28 metrów, dostosowane |
Świadectwa: | Homologacja typu, homologacja typu EC MED itp | Cechowanie: | Zgodnie z normą ISO799-1-2019, znak zgodności MED |
Podkreślić: | Pilotowa morska drabina linowa,morska drabina linowa 28m,morska drabina linowa EC MED |

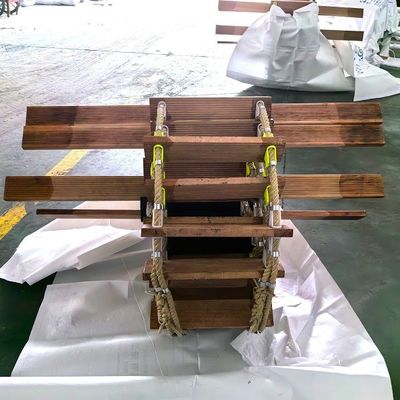

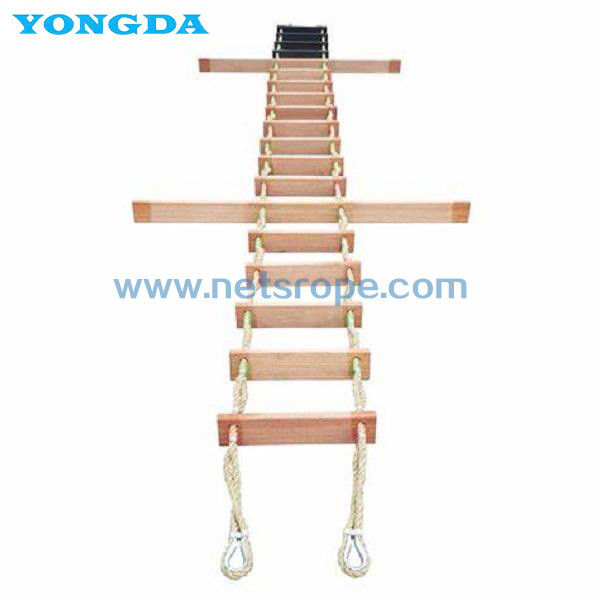

ISO 799-2019 Łańcuch liniowy dla pilotów morskich
Opis:
ISO 799-2019 Marine Pilot Rope Ladder to jeden z rodzajów drabin liniowych, zwykle wykonanych z twardego drewna i używanych do wsiadania i wysiadania pilotów.Z rozpraszaczami stopniowymi (Preventer Step) i magnesem, drabina pilota może pracować bezpiecznie w różnych warunkach morza. drabina pilota z linami bocznymi wykonanymi z lin odpornych na pleśń manila lub sisal spełniających normy ISO1181:1990Jakość 1.
Główna specyfikacja techniczna:
Wiąza:Liny powinny być odporne na pleśń liny manila lub poliestrowe oczyszczone termicznie z rdzeniem z polipropylenu i nie powinny być pokryte.i mają siłę hamowania większą niż 24KN.
Kroki:Odległość od wewnętrznej krawędzi lin bocznych powinna wynosić ponad 400 mm, szerokość stopnia nie powinna być mniejsza niż 115 mm, a grubość nie powinna być mniejsza niż 25 mm. Stopnie powinny być antypoślizgowe,schody z drewna twardego bez węzłów i równomiernie rozmieszczone w odległości 330±20 mm.
Krok gumowy:Do 4 dolnych schodów można zastosować elastyczny surowiec syntetyczny lub gumę, jeżeli jest ona wystarczająco wytrzymała i sztywna.
Rozprzestrzenianie:Wykrywacz musi mieć takie same specyfikacje jak standardowe schody, ale jego długość nie może być mniejsza niż 1,8 metra.
Część stacjonarna:To musi być drewno czy plastik.
Urządzenia do mocowania:Urządzenia mocujące do liny i schodów muszą być odporne na korozję lub wykonane z podobnego materiału poddanego obróbce odpornej na korozję.
Badanie drabiny liniowej dla pilotów morskich ISO799-2019
Badanie | Przedmiot podlegający badaniu | Procedura badania | Kryteria akceptacji |
Wizualny badanie |
Całkowicie zmontowana drabina. | Porównaj wymagania konstrukcyjne określone w pkt 4 z rysunkami producenta. | drabina musi być zgodna z wymogami konstrukcyjnymi określonymi w pkt 4 i wykonana zgodnie z rysunkami producenta; |
Elastyczność stopnia | Sześć schodów, które obejmują co najmniej jeden z każdego rodzaju, w tym schody zastępcze, jeżeli różnią się od schodów stosowanych w konstrukcji drabinkowych. | Położenie każdego kroku na parze oparć znajdujących się w miejscu, w którym zwykle przechodziłyby przez niego linie boczne.Wykorzystanie obciążenia statycznego równomiernie przez okres co najmniej 1 minuty na powierzchni styku o szerokości 100 mm w środku stopniaObciążenie musi wynosić 3,0 kN. | Odchylenie w środku stopnia nie może przekraczać 25 mm pod obciążeniem. Po usunięciu obciążenia i po tym, jak stopniowi pozwolono się odzyskać, nie może wystąpić pozostałe odchylenie. |
Fricton krok |
Jeden krok każdego innego Powierzchnia stopnia musi mieć: Jeden metalowy hak o masie od 1,5 kg do 3,0 kg Blok metalowy musi mieć płaską powierzchnię o szerokości nie większej niż 100 mm i długości 135 mm. Na płaskiej powierzchni musi być przymocowany materiał ze skóry lub kompozycji z podeszwy butów. |
Ustawić krok odniesienia na poziomie
Powtórzyć procedurę z standardowym krokiem odniesienia i podwodnym blokem.
Powtórzyć procedurę zarówno w stanie suchym, jak i mokrym, korzystając z każdego innego stopnia drabiny. |
Kąty, pod którymi blok Zaczyna się ślizganie się na suchym i stopnia drabiny na mokrym pokładzie musi być większe niż lub równe odpowiednie kąty zmierzone dla standardowego kroku odniesienia. |
Powierzchnia stopnia trwałość |
Jeden krok każdego innego
Blok metalowy typu opisanego w badaniu tarcia stopniowego, rozmieszczony w taki sposób, aby można było na niego nakładać pionowe obciążenie 380 N podczas przesuwania się do przodu i z tyłu nad badanym stopniem |
przyczepianie stopnia w pozycji poziomej, przy czym obciążony blok opiera się na nim, przesuwanie bloku do przodu i do tyłu od jednego końca powierzchni stopnia do drugiego i z powrotem w tej samej linii,do łącznej liczby 1500 cykli.
Powtórzyć próbę tarcia stopnia na zużytym stopniu w stanie suchym i mokrym, upewniając się, że blok przesuwny spoczywa całkowicie na zużytej powierzchni |
Kąty, pod którymi blok Zaczyna się ślizgać na suchym i stopnia drabiny na mokrym pokładzie jest większe lub równe odpowiedni kąt mierzone dla normy krok odniesienia. |
drabina i schody przyłączenie siła |
Zestaw drabiny Największa długość e zatwierdzona |
Podwiesić drabinę pionowo, zawieszając ją na całą długość lub rozciągać na całą długość na powierzchni poziomej, przy czym górny koniec drabiny jest przymocowany własnymi mocownikami.Wykorzystanie obciążenia statycznego 8.8 Kn szeroko rozmieszczone na dolnym stopniu przez okres co najmniej 1 min., tak aby obciążenie było równomiernie nakładane między liny boczne poprzez urządzenia mocujące stopnie.Powtórzyć procedurę w pięciu różnych etapach,z wyjątkiem tego, że drabina nie musi być zawieszona w całej długości, a tylko poddawana badaniu stopnia,jego przymocowanie do liny bocznej i przymocowanie do liny bocznej znajdujące się bezpośrednio nad przymocowaniem stopniowym muszą być poddane obciążeniu | Kroki nie mogą pękać ani pękać Przymocowania pomiędzy dowolnymi stopniami i żadna linia nie ulegnie złagodzeniu. lub zerwać Wiązki boczne nie mogą utrzymywać obserwowane uszkodzenie, wydłużenie lub deformacji, która rozwija się po usunięciu obciążeń badawczych |
Wyrzucanie | Całkowicie zmontowana drabina o największej długości, którą należy zatwierdzić | Przymocować uchwyty zakręconego drabiny w miejscu odległym od ściany lub konstrukcji, które uniemożliwiłyby jej swobodny upadek, i w miejscu, w którym może się zawiesić pionowo.Pozwól drabinie swobodnie się rozwinąć. |
Kroki i urządzenia dołączone muszą: drabina nie może zostać uszkodzona w sposób, który spowodowałby jej niebezpieczne użytkowanie. |
Szczegóły normy ISO 799-2019 "Pilota morskiego: drabina liniowa":
Produkt ISO 799-2019 Łańcuch liniowy dla pilotów morskich:
Częste pytania:
P0: Czy jesteście firmą produkcyjną lub handlową?
A0: Jesteśmy profesjonalnym producentem sztucznej liny, sieci liniowej, drabin liniowych i innych odpowiednich urządzeń.
P1: Jakie są warunki pakowania?
A1: Używamy syntetycznych toreb do pakowania. Możemy pakować towary w Twojej marce po Twojej aprobatce.
P2: Jakie są warunki płatności?
A2: T/T i LC.
P3: Jakie są warunki dostawy?
A3: EXW, FOB, CFR, CIF, DDU.
P4: Co z czasem dostawy?
A4: Ogólnie rzecz biorąc, zajmie to od 1 do 7 dni po otrzymaniu płatności.
Q5: Czy możesz produkować według próbek?
A5: Tak, możemy wyprodukować jako próbki lub rysunki.
P6: Jaka jest twoja polityka w zakresie próbek?
A6: Możemy dostarczyć próbkę, jest ona dostępna na magazynie, podczas gdy koszt kuriera i koszt próbki (zależy) są pokrywane przez kupującego.
P7: Czy testujesz wszystkie swoje towary przed dostawą?
A7: Testujemy nasze gotowe produkty i surowiec w kąpieli, a także według wymagań stron trzecich w każdym przypadku
